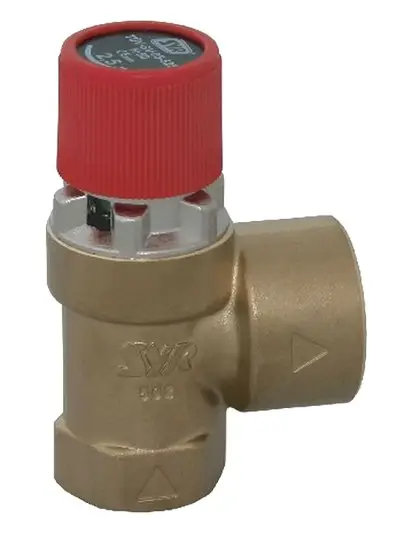

Overdrukventiel 1915 + 6115
Verwarmingskraanwerk✓Officieel SYR Oceanic-product
⤓Documentatie & handleidingen beschikbaar
☎Technisch advies & ondersteuning
Beschrijving
Ontworpen voor gesloten verwarmingsinstallaties volgens EN 12828 en TRD 721. Huis van warmgeperst messing (DN 15 tot DN 32) en brons (DN 40 tot DN 50). De overdrukventielen 1915 en 6115 zijn identiek qua constructie, maar hebben verschillende speciale instellingen. Neem het volgende in acht bij het bestellen van de overdrukkleppen met speciale instellingen: geef het volledige bestelnummer van het betreffende artikel op met XXX en vermeld het vereiste beschermingsniveau tegen overdruk. Dit garandeert de juiste classificatie.
Technische specificaties
| min. bedrijfstemp. | -10 °C |
|---|---|
| max. bedrijfstemp. | 120 °C |
| Medium | water, neutrale niet-hechtende vloeistoffen, vloeistofcategorie 2 |
| Inbouwrichting | liefst verticaal, onderbreker naar onder |
| Standaardinstelling | 2,5 en 3 bar |
| Bouwdeel kenmerk | TÜV-SV-10-525-H-P-p |
| Speciale instellingen 1915 | 0,8 - 6 bar |
| Speciale instellingen 6115 | 0,5 - 0,7 bar / 6,1 - 10 bar |
| Keuring | CE 0085, typegekeurd 2,5 en 3 bar, getest volgens EG-typeonderzoek |
| Aansluiting ingang A (DN 15 - DN 50) | Rp ½" / Rp ¾" / Rp 1" / Rp 1¼" / Rp 1½" / Rp 2" |
| Aansluiting uitgang A1 (DN 15 - DN 50) | Rp ½" / Rp 1" / Rp 1¼" / Rp 1½" / Rp 2" / Rp 2½" |
| Hoogte H (DN 15 - DN 50) | 50 / 52 / 79,5 / 110 / 186,5 / 195 mm |
| Hoogte h (DN 15 - DN 50) | 28 / 34 / 40,5 / 46 / 55 / 65,5 mm |
Bestelnummers
| Variant / maat | Bestelnummer |
|---|---|
| DN 15 - 2,5 bar | 1915.15.000 |
| DN 15 - 3 bar | 1915.15.001 |
| DN 20 - 2,5 bar | 1915.20.000 |
| DN 20 - 3 bar | 1915.20.001 |
| DN 25 - 2,5 bar | 1915.25.000 |
| DN 25 - 3 bar | 1915.25.001 |
| DN 32 - 2,5 bar | 1915.32.000 |
| DN 32 - 3 bar | 1915.32.001 |
| DN 40 - 2,5 bar | 1915.40.000 |
| DN 40 - 3 bar | 1915.40.001 |
| DN 50 - 2,5 bar | 1915.50.000 |
| DN 50 - 3 bar | 1915.50.001 |
| Speciale instellingen 1915 (0,8-6 bar) DN 15 | 1915.15.XXX |
| Speciale instellingen 1915 (0,8-6 bar) DN 20 | 1915.20.XXX |
| Speciale instellingen 1915 (0,8-6 bar) DN 25 | 1915.25.XXX |
| Speciale instellingen 1915 (0,8-6 bar) DN 32 | 1915.32.XXX |
| Speciale instellingen 1915 (0,8-6 bar) DN 40 | 1915.40.XXX |
| Speciale instellingen 1915 (0,8-6 bar) DN 50 | 1915.50.XXX |
| Speciale instellingen 6115 (0,5-0,7 bar, 6,1-10 bar) DN 15 | 6115.15.XXX |
| Speciale instellingen 6115 (0,5-0,7 bar, 6,1-10 bar) DN 20 | 6115.20.XXX |
| Speciale instellingen 6115 (0,5-0,7 bar, 6,1-10 bar) DN 25 | 6115.25.XXX |
| Speciale instellingen 6115 (0,5-0,7 bar, 6,1-10 bar) DN 32 | 6115.32.XXX |
| Speciale instellingen 6115 (0,5-0,7 bar, 6,1-10 bar) DN 40 | 6115.40.XXX |
| Speciale instellingen 6115 (0,5-0,7 bar, 6,1-10 bar) DN 50 | 6115.50.XXX |
