DRUFI+ max DFR/FR 2315

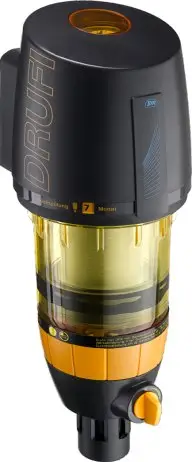

DRUFI+ max DFR 2315 en FR max 2315 Terugspoelfilter
Filtertechniek✓Officieel SYR Oceanic-product
⤓Documentatie & handleidingen beschikbaar
☎Technisch advies & ondersteuning
Beschrijving
DRUFI+ max DFR: Halfautomatisch terugspoelfilter met reduceerventiel, inlaatdrukmanometer (0-25 bar) en uitlaatdrukmanometer (0-10 bar), instelbereik uitlaatdruk 1,5 tot 6 bar. Inclusief gegoten afdichting, schroeven, inbussleutel voor de montage. DRUFI+ max FR: Halfautomatisch terugspoelfilter met manometer. Uit te breiden met een reduceerventiel (bestelnr. 2315.01.934). Inclusief gegoten afdichting, schroeven, inbussleutel voor de montage. Vergeet niet de SYR aansluitflens MAX DN 32 tot DN 50 te bestellen.
Technische specificaties
| min. bedrijfsdruk | 2 bar |
|---|---|
| max. bedrijfsdruk | 16 bar |
| max. bedrijfstemp. | 30 °C |
| Medium | drinkwater |
| Debiet DFR – DN 32 | 5,8 m³/h bij Δp 1,1 bar |
| DN 40 | 9,1 m³/h bij Δp 1,1 bar |
| DN 50 | 14,0 m³/h bij Δp 1,1 bar |
| Debiet FR – DN 32 | 8,4 m³/h bij Δp 0,2 bar |
| DN 40 | 9,0 m³/h bij Δp 0,2 bar |
| DN 50 | 9,2 m³/h bij Δp 0,2 bar |
| DN 32 | 13,0 m³/h bij Δp 0,5 bar |
| DN 40 | 14,5 m³/h bij Δp 0,5 bar |
| DN 50 | 15,0 m³/h bij Δp 0,5 bar |
| Inbouwrichting | Eender |
| Doorlaat opening | 90 - 125 µm |
| ART.-Nr. DFR | P-IX 7565/I |
| FR | P-IX 7564/I |
Bestelnummers
| Variant / maat | Bestelnummer |
|---|---|
| Hoofdproduct | |
| DRUFI+ max DFR | 2315.01.202 |
| DRUFI+ max FR | 2315.01.203 |
| Toebehoren | |
| DRUFI max universele flens – DN 32 (koppeling) | 2315.32.201 |
| DRUFI max universele flens – DN 40 (koppeling) | 2315.40.201 |
| DRUFI max universele flens – DN 50 (koppeling) | 2315.50.201 |
| Automatisatie spoeling – RSA 2316 | 2316.00.200 |
| Automatisatie spoeling – netadapter | 2316.00.905 |
